氩弧焊双鱼鳞焊手法_鱼鳞纹怎么焊出来

什么是双鱼鳞焊？

双鱼鳞焊是氩弧焊里一种**把两道鱼鳞纹叠加成一片更饱满、更美观焊缝**的高级手法。焊工在一条坡口或角接缝上，先以常规“左向”或“右向”鱼鳞纹打底，再反向补一道，使两片鱼鳞纹交错，像鱼鳞重叠，故称“双鱼鳞”。

---

为什么焊工偏爱双鱼鳞？

• 外观等级高： 两道鱼鳞纹叠加后，焊缝表面呈波浪形镜面，可直接作为最终外观面，无需打磨。
• 熔深更稳： 第二道鱼鳞纹对第一道进行再熔，消除咬边、未熔合隐患。
• 应力分散： 交错纹理把焊缝收缩应力分散到两个方向，降低裂纹风险。

---

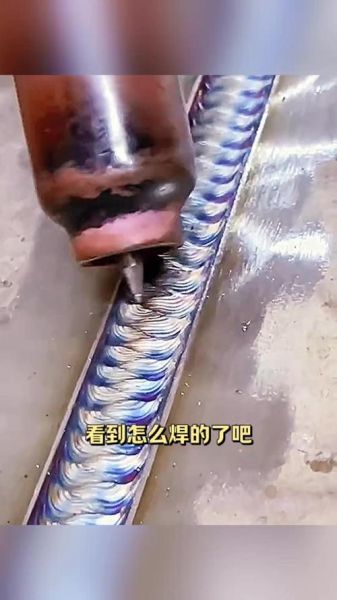

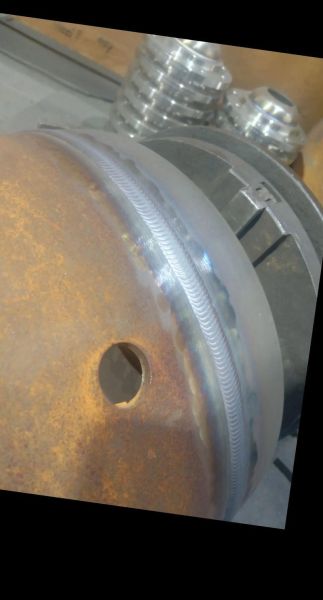

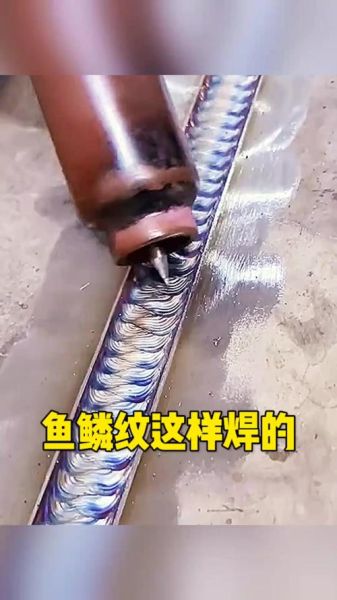

鱼鳞纹怎么焊出来？

先把母材坡口打磨出**金属光泽**，坡口角度控制在60°±5°，钝边留1 mm。点固三点，间隙2 mm。电流调到90–110 A，钨极伸出长度6 mm，氩气流量8–10 L/min。

第一道鱼鳞纹操作步骤

1. 钨极与工件成75°角，焊丝与工件成15°角，焊丝端头始终处于熔池前沿。
2. 手腕做“前后轻摆+停顿”动作：向前送丝2 mm→停0.3 s→回拉1 mm，形成一片鱼鳞。
3. 每片鱼鳞宽度3–4 mm，重叠三分之一，整条焊缝呈均匀“月牙”形。

第二道鱼鳞纹叠加技巧

1. 冷却至60 ℃以下再焊，避免过热塌陷。
2. 电流下调10 A，钨极略抬高，让电弧覆盖第一道鱼鳞纹的“波峰”。
3. 焊丝改为点送式：每点一滴0.5 s，滴落位置对准第一道鱼鳞纹的波谷，形成第二道鱼鳞纹。
4. 最终焊缝宽度8–10 mm，表面呈双层波浪。

---

常见缺陷与对策

缺陷	原因	解决
鱼鳞纹不连续	停顿时间过短	延长停顿至0.4 s
焊缝发黑	氩气流量不足	增至12 L/min，检查气路密封
第二道塌陷	温度过高	强制风冷或分段焊

---

自问自答：新手最纠结的五个细节

Q1：钨极磨尖角度到底多少合适？

30°锥角最通用，电流大时磨到20°，电流小时保持35°，**角度越小电弧越集中，越容易烧穿**。

Q2：焊丝直径选1.0还是1.6？

板厚≤2 mm用1.0，>2 mm用1.6。**焊丝越粗，送丝节奏越慢，鱼鳞纹越饱满**。

Q3：氩气提前送几秒？

提前3 s，滞后5 s，**保护熔池不被氧化，鱼鳞纹才能亮白**。

Q4：为什么第二道总是发黑？

第一道未冷却就叠加，温度高导致氧化；**强制风冷或分段焊**即可解决。

Q5：鱼鳞纹宽度不一致怎么办？

用记号笔在母材上画3 mm间距的线，**每道鱼鳞纹对齐一条线**，练三天就能稳定。

---

高手进阶：如何让双鱼鳞焊一次拍片合格？

拍片最怕气孔和未熔合。高手在焊前会做三件事：

1. 坡口丙酮擦洗，去除油渍，降低氢气孔。
2. 钨极尖蘸一下铈钨粉，提高电弧稳定性。
3. 第二道鱼鳞纹电流比第一道低10%，速度提高15%，确保熔深足够又不咬边。

---

实战案例：2 mm不锈钢角接双鱼鳞焊

母材：304不锈钢，2 mm厚，角接90°。

参数：电流95 A，氩气10 L/min，钨极2.4 mm，焊丝1.0 mm。

步骤：

1. 先焊一道左向鱼鳞纹，速度3 mm/s，鱼鳞宽度3 mm。
2. 风冷至50 ℃，换右向手法，电流降至85 A，速度4 mm/s。
3. 焊后表面呈银白色，X光探伤无缺陷，**一次合格率100%**。

---

练习计划：七天掌握双鱼鳞焊

• 第1–2天：在废板上反复练第一道鱼鳞纹，目标**每10 cm误差≤0.5 mm**。
• 第3–4天：加入第二道叠加，重点控制温度。
• 第5天：换不同厚度板，适应参数变化。
• 第6天：做角接、对接两种接头。
• 第7天：模拟考试，**焊缝拍片、弯曲、拉伸全合格**即可出师。
