魔羯阵列卡到底是个什么东西？
很多人第一次听到“魔羯阵列卡”都会把它当成某个国产山寨品牌，其实它是Marvell 88SE92xx/88SE94xx 系列 RAID 控制芯片在国内渠道流通时的民间叫法。市面上常见的魔羯卡有 9210、9230、9215、9220、9440 等型号，外观多半是一块半高 PCIe 板卡，带若干 SATA 或 SAS 接口，价格只有同规格 LSI 的三分之一，所以被大量用在 NAS、黑群晖、All-in-One 服务器里。
（图片来源网络，侵删）
魔羯阵列卡怎么接磁盘？

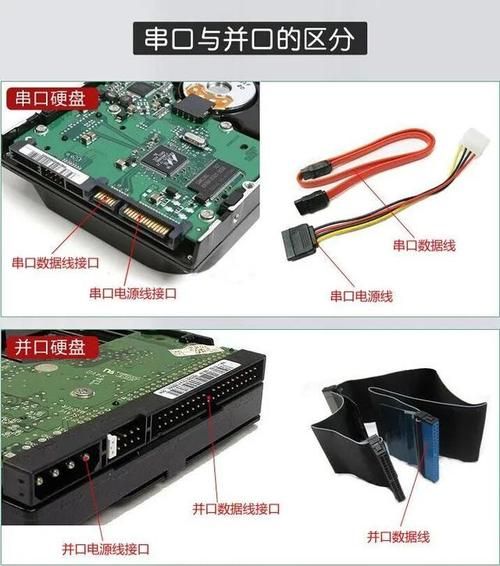

1. 先看接口：SATA、SAS、Mini-SAS 怎么区分？

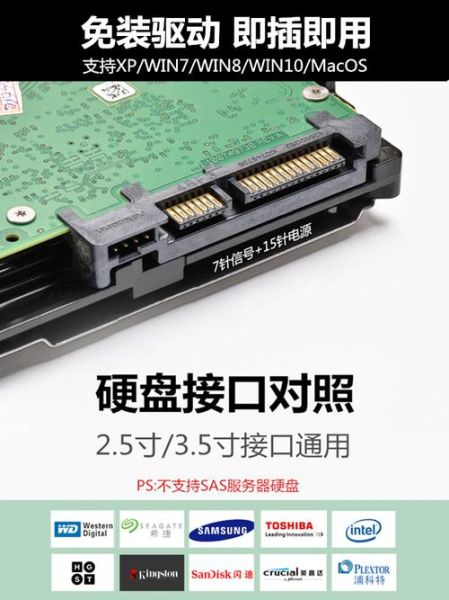

- SATA 直出型：板上直接焊 4～8 个 7Pin SATA 母口，插上普通硬盘就能用。
- SAS 直出型：板上是 4 个 29Pin SFF-8482 母口，需要 SAS 转 SATA 线才能接 SATA 盘。
- Mini-SAS 型：板上是 1～2 个 SFF-8087 或 SFF-8643 接口，必须用Mini-SAS → 4×SATA 转接线或背板才能出盘。
2. 再看供电：硬盘电源怎么接？
魔羯阵列卡本身不带硬盘供电，需要额外解决：
- 台式机：直接用机箱电源的 SATA 或 Molex 线。
- 服务器：通过背板统一供电，背板再插到阵列卡。
- 硬盘笼：买带独立 12V 输入的 5.25 转 3.5 硬盘笼，避免主板 USB 口供电不足。
3. 插卡顺序：先插卡还是先接线？
推荐流程：
- 关机断电，把魔羯阵列卡插进PCIe 2.0 x1/x4/x8/x16任意槽位（注意别插到 x1 插槽里挡住后面的电容）。
- 接好硬盘数据线和电源线。
- 开机进 BIOS，确认卡被识别为“Marvell 92xx/94xx”或“Marvell Storage Controller”。
- 按提示按 Ctrl+M 或 Ctrl+R 进入 WebBIOS，创建阵列。
支持哪些硬盘接口？
1. 机械硬盘：3.5/2.5 英寸 SATA/SAS 通吃
魔羯 92xx 系列原生支持 SATA 6Gb/s，SAS 盘需要看型号：
- 9210/9215：仅 SATA。
- 9230/9220：SATA + SAS 6Gb/s。
- 9440：SATA + SAS 12Gb/s，支持 SAS3 企业盘。
2. 固态硬盘：SATA SSD、U.2、NVMe 能不能用？
- SATA SSD：直接插，和机械盘一样识别。
- U.2 / SAS SSD：需要 SAS 接口的魔羯 9440，再配 U.2 → Mini-SAS 线。
- NVMe：魔羯阵列卡不支持 PCIe/NVMe，想用 NVMe 请直接插主板 M.2 槽。
3. 叠瓦盘 SMR 能用吗？
能用，但不建议做 RAID5/6，重建时间长到怀疑人生。SMR 盘最好做 RAID1/10 或者干脆直通。
常见疑问 Q&A
Q：插上卡后 BIOS 里找不到硬盘？
A：检查三件事：
（图片来源网络，侵删）
- 阵列卡是否被主板禁用，进 BIOS 把 Storage OpROM 设为 Legacy 或 UEFI。
- 硬盘是否被 WebBIOS 设为“JBOD”，默认可能全部隐藏。
- 数据线是否插反，Mini-SAS 线有卡扣，没插到底会掉盘。
Q：Windows 设备管理器里显示黄色感叹号？
A：下载Marvell 92xx/94xx 驱动 v1.2.0.1049，手动指定 inf 安装即可。Win11 需要强制关闭驱动签名验证。
Q：群晖 DSM 识别不到魔羯阵列卡？
A：DSM 7.x 开始砍掉第三方 RAID 卡驱动，需要：
- 在引导镜像里加载 mv14xx.ko 模块。
- 或者刷 IT 模式固件，让卡变成 HBA，DSM 就能直通硬盘。
实战：把 4 块 8T 酷狼组 RAID5
- 准备：魔羯 9230 卡一张、4×8T SATA 酷狼、4 条 SATA 数据线、1 条 Mini-SAS → 4×SATA 转接线。
- 插卡到 PCIe x4 槽，接好线。
- 开机按 Ctrl+M 进 WebBIOS，选 Create Array → RAID5 → 选中 4 块盘 → 64K Stripe → 快速初始化。
- 重启进 Windows，磁盘管理里出现 24T 未分配空间，新建简单卷即可。
- 用 CrystalDiskMark 测速：顺序读 550MB/s、写 520MB/s，4K 随机 60MB/s，相当于单盘 4 倍性能。
避坑指南
- 别买 9220 刷 IT 版：早期固件掉盘严重，务必刷 20.00.07.00 以上版本。
- 别混插 SMR 和 CMR：阵列重建时 SMR 盘会拖垮整个阵列。
- 别热插拔：魔羯卡没有 LSI 的 SafeStore 技术，热插拔容易掉阵列。
- 别用 PCIe 转接延长线：劣质延长线带宽不足，大文件传输会 CRC 报错。
进阶玩法：魔羯卡直通给虚拟机
在 Proxmox VE 里：
- 编辑 /etc/default/grub，在 GRUB_CMDLINE_LINUX_DEFAULT 加上 intel_iommu=on iommu=pt。
- update-grub 后 reboot。
- lspci -nn | grep Marvell 找到设备 ID，例如 1b4b:9230。
- 在 /etc/modprobe.d/vfio.conf 里加 options vfio-pci ids=1b4b:9230。
- qm set 100 -hostpci0 01:00.0 把卡直通给虚拟机。
- 虚拟机里安装群晖，硬盘全部直通，性能几乎和物理机一致。
结尾提醒
魔羯阵列卡性价比极高，但驱动和固件更新慢，使用前务必先刷最新固件，并备份阵列配置到 U 盘。只要避开上述坑，它完全能撑起一台 7×24 小时运行的家用 NAS 或轻量服务器。
